詳細介紹:

一 參數：

二 概述:

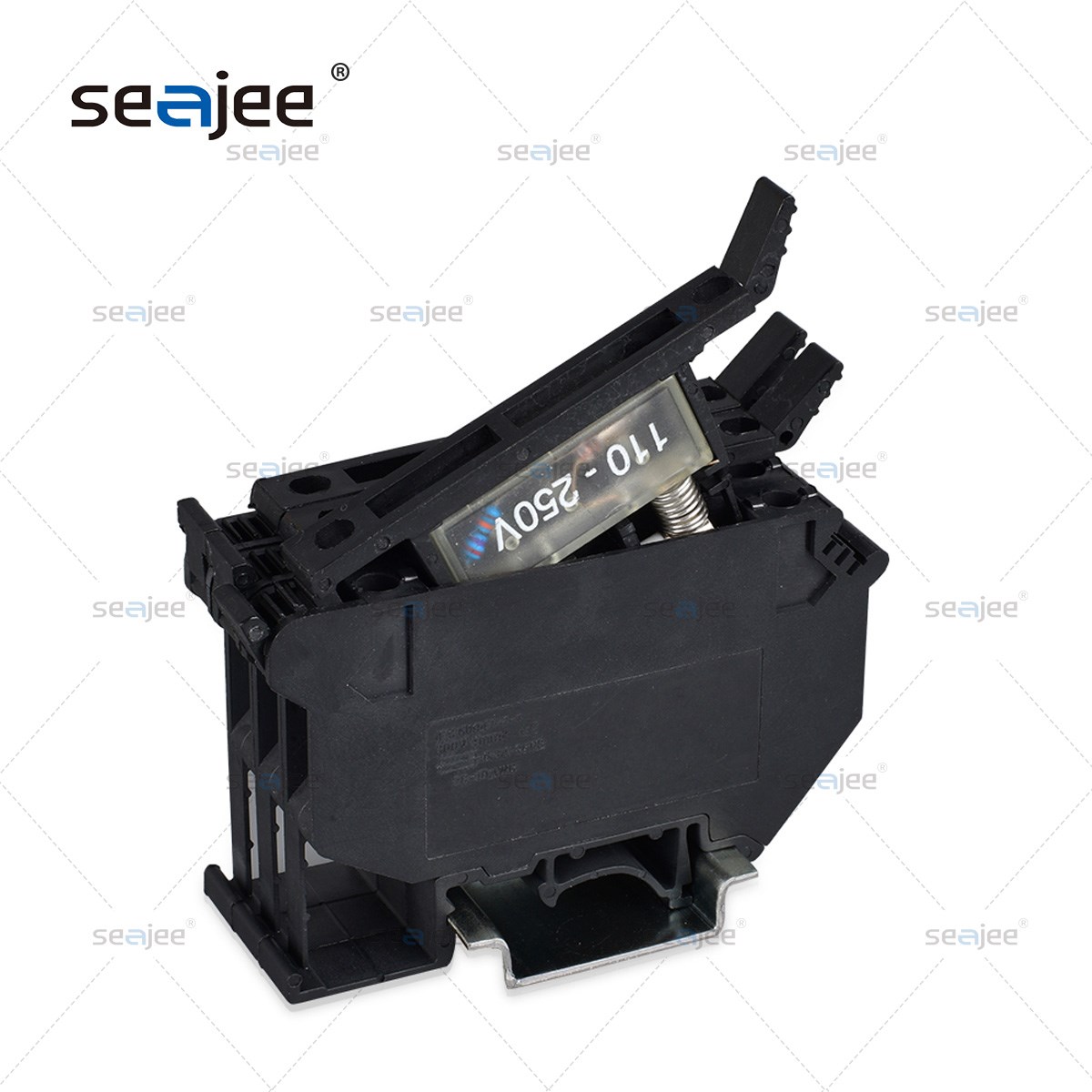

保險絲系列接線端子常用電路中限制電流的最大值，當電流大于保險管的最大承載電流時保險絲自動熔斷。通常UK5-HESI系列端子的最大承載電流為6.3A，但是在實際使用過程中可以使用超過6.3A電流的保險管。原因在于所使用的銅品質更好，能承載更大的電流（實際使用情況可以更具廠家提供的材質證明和測試報告）。而UK5-HESI LED帶燈系列保險端子在產品中增加了故障指示燈，當電路中出現過大電流保險絲自行熔斷之后紅燈亮起，為工程檢修，及其保險管的更換提供了最直接的判斷指引。

三 材質：

產品的材質分為3 個方面。接線端子的殼體部分，導體部分和指示燈部分。殼體部分材質采用尼龍66或者尼龍單6原料。其差別在于PA66更硬，強度更高，阻燃性能方面更能加優秀。PA6有點在于韌性非常好，二者按照一定比例使用可以使產品獲得更加優秀的性能。導體部分材質為黃銅H58，這個批號的黃銅導電性良好，易于加工切彈性十足。不選擇導電性更好的紫銅也在于韌性方面紫銅不足以牢牢卡住保險管。指示燈為廠家指定材質。

四 結構：

整個端子采用封閉式結構，防氧化性能和防潮性能極佳。相比于魏德米勒保險絲端子系列的ASK1EN性能更加突出。安裝機器固定方式采用成套柜體中常用的DZ47系列導軌，非常便捷無需再使用額外輔助設施。懸臂中設計有儲存?zhèn)溆帽ｋU(xiǎn)管的卡槽，在產品故障后方便檢修。指示燈方面采用的是LED發光二極管和電阻組成，和透明PP透明罩配合使用組成故障指示部分。其它方面設計和普通UK5-HESI端子相同。

五 工作原理：

這款產品的工作原理非常簡單。在正常工作狀態下，保險管和LED指示燈處于并聯狀態，但是由于電阻的關系，指示燈在電路中實際作為一個電器存在，而保險管電阻非常小，所以在電路正常的情況下LED指示燈處于短路狀態，不會發光，而在電流過大保險絲熔斷之后，LED指示燈處于串聯狀態工作，從而故障指示燈亮達到故障指示的效果。

六 使用注意事項：

此款端子和普通端子使用一樣，在末端需要配合使用固定器加以固定。標記條的使用為ZB8型號，根據實際情況采用空白或者印字。導軌和普通端子相同。由于LED指示燈的安裝備用卡槽無法放入備用保險管，所以在產品備品方面需要另外放置。安裝方面請確保彈簧和保險管以及LED只等之間的連接正常，否則故障后可能導致LED指示燈無法正常發光。定期檢測產品的老化情況，及時更換老化產品。
